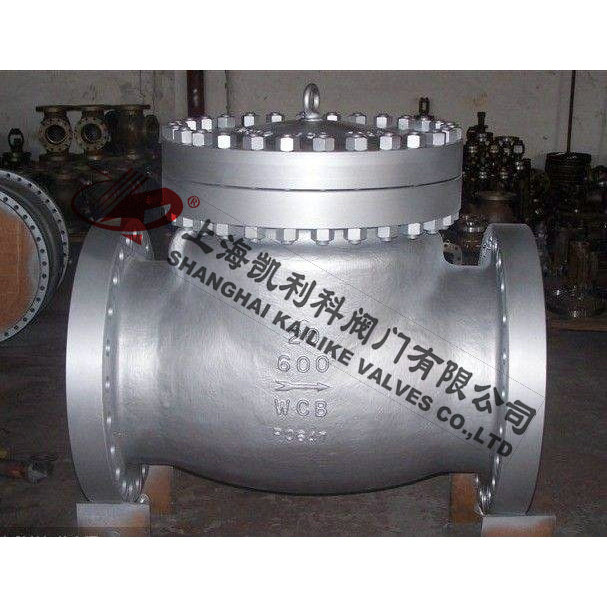

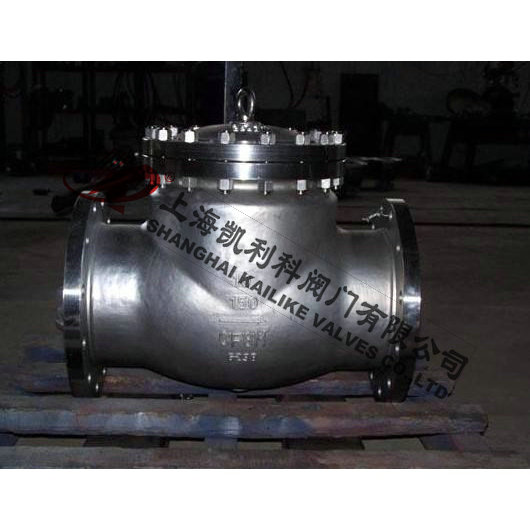

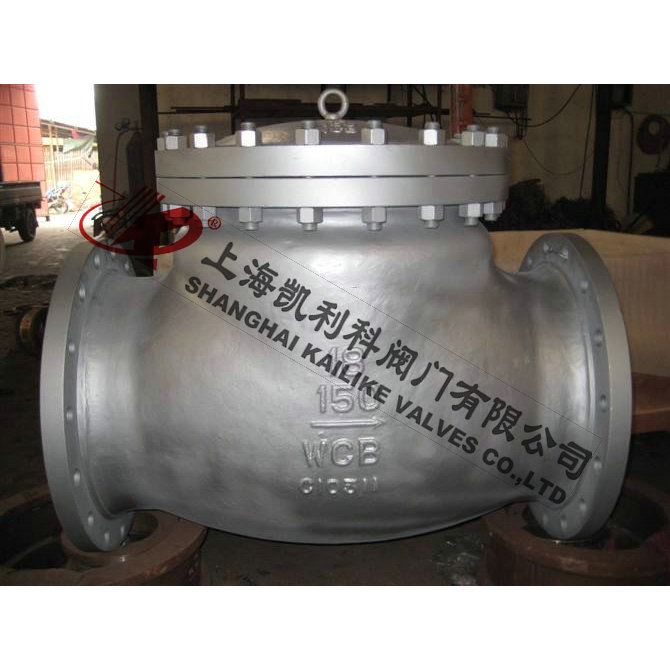

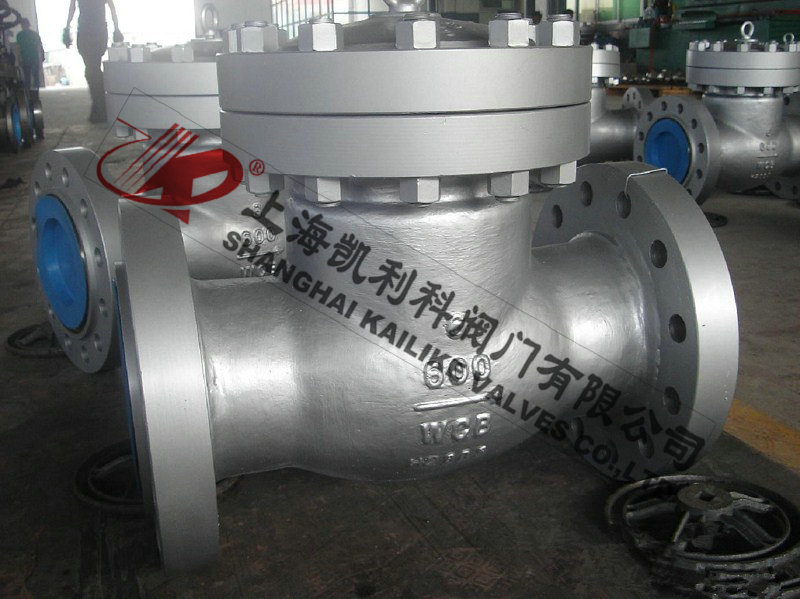

DH44Y法蘭低溫止回閥

DH44Y法蘭低溫止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等各類系統中防止介質回流。

產品名稱：	法蘭低溫止回閥	產品型號：	DH44Y
公稱通徑：	DN50～DN300	結構形式：	旋啟式
公稱壓力：	1.6MPa～10.0MPa 150LB-600LB	連接方式：	法蘭
適用溫度：	-40ºC ～ -196ºC	驅動方式：	介質推動
閥體材質：	LCB低溫鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	乙烯、液氧、液氫、液氮、液氨、液態丙烷	生產廠家：	上海凱利科閥門有限公司

產品說明

DH44Y法蘭低溫止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等各類系統中防止介質回流。

產品特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

產品標準

項目	設計及制造	結構長度	法蘭標準	檢驗和試驗
標準	API 600	ANSI B16.10	ANSI B16.5	API 598

零件材料

零件名稱	閥體、閥蓋、閥瓣、搖桿	銷軸、螺母	雙頭螺母	密封面	填料
材料	A352-LCB、A352-LC3、A351-CF8	A182-F304	Cr-Mo鋼	鈷基合基	聚四氟乙烯

性能規范

型號	公稱壓力PN(Lb)	常溫試驗壓力		低溫密封試驗壓力(MPa)	工作溫度及適用介質
		殼體	密封
DH44Y-150（Lb）	150	3.0	0.6	0.6	-46℃ 氨、液氮、丙烷	-101℃ 乙烯、二氧化碳	-196℃ 甲烷、液化天然氣
DH44Y-300（Lb）	300	7.5	0.6	0.6
DH44Y-600（Lb）	600	15.0	0.6	0.6

外形結構圖

主要外形尺寸

公稱通徑		尺寸
mm	in	L	D	D1	D2	b	f	n-Φd	H
DH44Y-150Lb
50	2	203	152	120.5	92	16	1.6	4-19	180
80	3	241	192	152.5	127	19	1.6	4-19	190
100	4	297	229	190.5	157	24	1.6	8-19	203
125	5	330	254	216	186	24	1.6	8-22	229
150	6	356	279	241.5	216	26	1.6	8-22	257
200	8	495	342	298.5	270	29	1.6	8-22	292
250	10	622	406	362	324	31	1.6	12-25	355
300	12	698	483	432	381	32	1.6	12-25	396
DH44Y-300Lb
50	2	267	165	127	92	23	1.6	8-19	178
80	3	318	210	168.5	127	29	1.6	8-22	216
100	4	356	254	200	157	32	1.6	8-22	241
125	5	400	279	235	186	35	1.6	8-22	267
150	6	444	318	270	216	37	1.6	12-22	305
200	8	533	381	330	270	42	1.6	12-25	368
250	10	622	445	387	324	48	1.6	16-29	394
300	12	711	521	451	381	51	1.6	16-32	445
DH44Y-600Lb
50	2	295	165	127	92	33	6.4	8-19	203
80	3	359	210	168	127	36	6.4	8-22	235
100	4	435	273	216	157	45	6.4	8-25	286
125	5	511	330	266.5	186	52	6.4	8-29	292
150	6	562	356	292	216	55	6.4	12-29	330
200	8	664	419	349	270	63	6.4	12-32	381
250	10	791	510	432	324	71	6.4	16-35	457
300	12	842	559	489	381	74	6.4	20-35	584

聲明：【DH44Y法蘭低溫止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DH44Y法蘭低溫止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
